Автоматика котла на пеллетах в Кургане

Щит управления водогрейным котлом

Щит управления водогрейным котлом на пеллетах:

• предупреждения аварийной обстановки при работе водогрейного котла со шнековой подачей топлива в топку с помощью световой и звуковой сигнализации;
• ручного и автоматического управления дутьевым вентилятором, ручного и автоматического управления шнековым питателем топлива;
• управление рециркуляционным насосом.

Устанавливается в трёхфазных цепях с заземленной нейтралью с номинальным напряжением 380 В, частотой 50 Гц в отапливаемом помещении при температуре от +8 С до 40 С.

Функциональные возможности щита управления котлом на древесных отходах

Функциональные возможности щита позволяют произвести ручной пуск и автоматическую остановку котла.

• Поддержание установленной температуры теплоносителя
• Регулировка режимов горения в зависимости от используемого вида топлива
• Погодозависимое регулирование
• Индикация всех необходимых параметров (температура теплоносителя, уходящих газов, режима горения, режим работы вентилятора) на цветном сенсорном ЖК дисплее
• Плавная регулировка количество подаваемого воздуха посредством управления частотным преобразователем
• Контроль и регулировка рабочих параметров удалённо, посредством компьютера или мобильного телефона
• Управление рециркуляционным насосом, регулировка температуры включения рециркуляционного насос.

Аварийная остановка котла с индикацией причины аварии и подачей звукового сигнала при:

• понижении (0,3 МПа) и повышении (0,6 МПа) давления теплоносителя на выходе из котла;
• повышении температуры теплоносителя на выходе из котла (уставка 100°С);
• понижении разряжения в топке котла (0-25 Па);
• понижении расхода теплоносителя через котел (см. руководство по эксплуатации на котел);
• повышение температуры в топливопроводе (возможное возгорание) (уставка 300°С);
• Автоматика не позволяет пуск котла при выходе за пределы аварийных параметров.

Автоматика осуществляет:

• автоматический запуск питателя через заданные оператором интервалы времени;
• автоматическое поддержания заданной температуры теплоносителя на выходе из котла (уставка 90°С) производится путем снижения мощности горелки за счёт автоматического перехода на другой режим горения;
• контроль заданного порогового значения температуры теплоносителя на входе в котел (50°С) и световую индикацию о низкой температуре теплоносителя;
• контроль разряжения топочной камере котла (20-40 Па) и в случае недостаточного разряжения в топочной камере, блокирует работу дутьевого вентилятора;
• отключение подачи топлива в случае погасания факела в топке котла;
• кратковременный запуск обратного хода питателя топлива (реверс) при заклинивании шнека в следствии попадания инородных тел, если после нескольких попыток шнек освободить не удалось, происходит остановка шнека, вентилятора и включается светозвуковая сигнализация, а на экране высвечивается знак авария с указанием причины остановки.

Автоматикой предусмотрена возможность ручного запуска и останова дутьевого вентилятора. Возможность ручного запуска и остановка питателя топлива в прямом и обратном направлении (реверс).

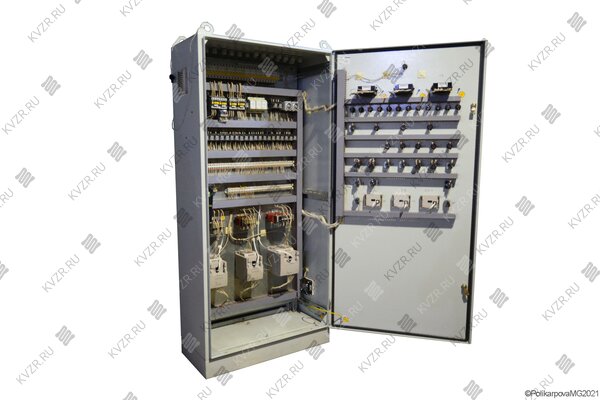

Устройство щита управления водогрейным котлом на пеллетах

Щит представляет собой стальной корпус с установленными внутри защитными, коммутационными аппаратами и логическими модулями, связанными между собой проводкой, на наружной части бокса крепятся аппаратура звуковой и световой сигнализации и элементы управления: кнопки, тумблеры, переключатели, ЖК-экран. Дверца корпуса запирается на замок. Ключ от замков имеет единый секрет. Внутри корпуса установлена монтажная панель. На задней стенке ящика имеются отверстия для крепления щита на вертикальную стенку.

Для осуществления регулирования работой котла к щиту подключаются:

• первичный преобразователь температуры для сигнализации аварийного предела высокой температуры воды на выходе из котла;
• первичный преобразователь температур для сигнализации аварийного предела низкой температуры воды на входе в котел;
• первичный преобразователь температуры для сигнализации аварийного предела высокой температуры в топливопроводе котла и контроля возгорания топлива;
• электроконтактный манометр для сигнализации аварийного высокого и низкого пределов давления на выходе из котла;
• преобразователь давления ОВЕН ПД100И для сигнализации аварийного предела снижения разряжения в топочной камере;
• реле протока для сигнализации аварийного низкого предела расхода теплоносителя через котел;
• дутьевой вентилятор;
• питатель топлива;
• линия питания щита управления.

Купить автоматику котла на пеллетах

Для того чтобы купить автоматику котла на пеллетах в Кургане, вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции котельной.
